نشتی از اتصال فلنجی همیشه به معنی خرابی فلنج یا بی‌کیفیت بودن واشر نیست. گاهی یک گسکت مناسب به دلیل نصب نادرست، فشار نامتوازن پیچ‌ها یا ناهماهنگی لوله‌ها نمی‌تواند اتصال را آب‌بندی کند. در چنین شرایطی، تعویض قطعه بدون پیدا کردن علت اصلی، ممکن است فقط برای مدت کوتاهی مشکل را برطرف کند.
برای تشخیص علت نشتی فلنج باید مجموعه اتصال را بررسی کرد؛ یعنی فلنج، واشر آب‌بندی، پیچ و مهره و شرایط کارکرد سیستم. راهنمای انجمن آب‌بندی سیالات نیز تأکید می‌کند که گسکت تنها یکی از اجزای مؤثر در نشتی اتصال است.
در این مقاله، ۷ موردی را بررسی می‌کنیم که پیش از تصمیم‌گیری برای تعویض قطعه اهمیت دارند. هدف، تشخیص بهتر مشکل و جلوگیری از تکرار تعمیرات است. شما می توانید ورق لاستیکی منجید دار را از متین رابر با خیال راحت تهیه فرمائید.

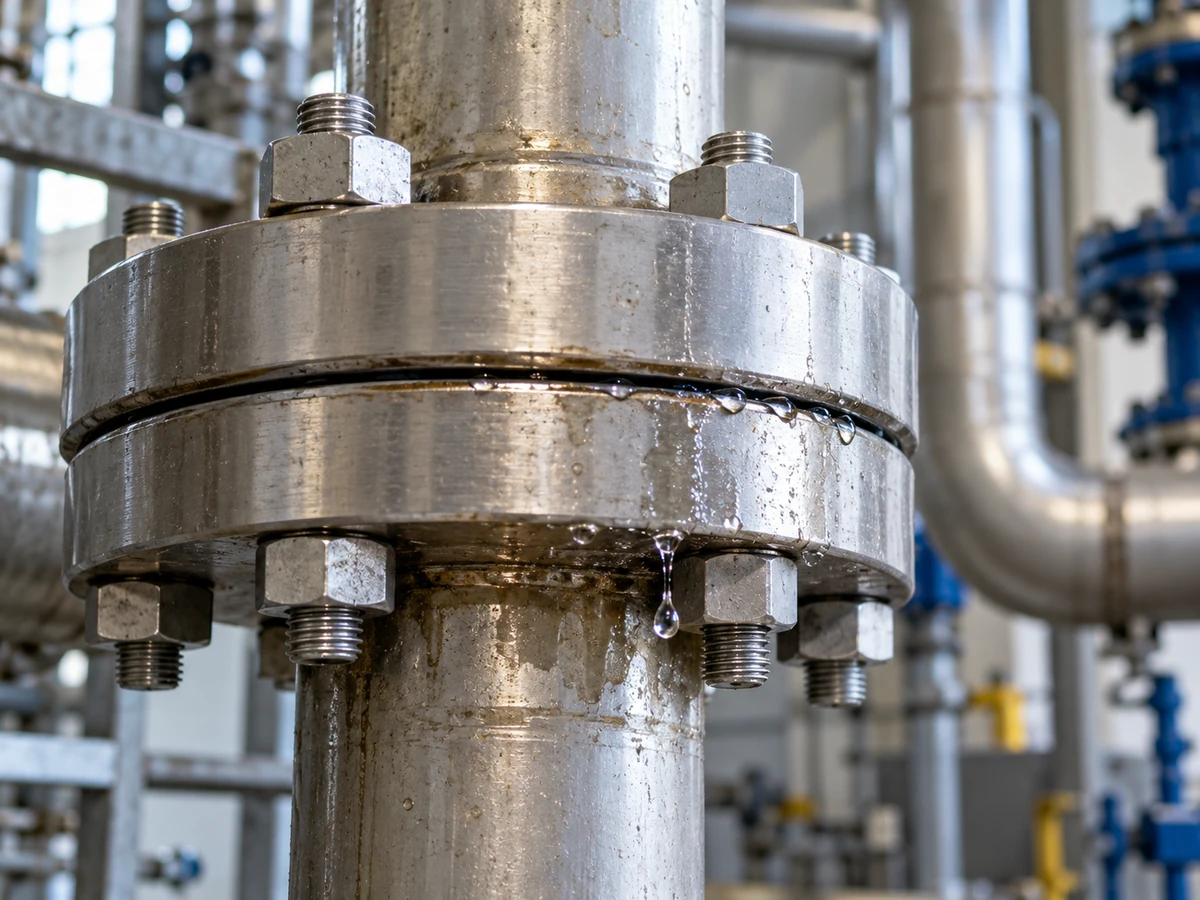

نشتی فلنج دقیقاً از کجا ایجاد می‌شود؟
در بسیاری از اتصالات فلنجی، گسکت یا واشر آب‌بندی میان دو سطح قرار می‌گیرد. نیروی پیچ‌ها باید فشار مناسبی روی گسکت ایجاد کند تا مسیر عبور سیال بسته شود. اگر این فشار کافی نباشد یا به‌درستی توزیع نشود، اتصال می‌تواند نشتی پیدا کند.
از طرف دیگر، فشار داخلی سیستم به اتصال نیرو وارد می‌کند و تمایل دارد دو فلنج را از یکدیگر جدا کند. بنابراین، آب‌بندی فقط به قرار گرفتن یک واشر میان دو قطعه وابسته نیست؛ حفظ نیروی مناسب در شرایط بهره‌برداری نیز اهمیت دارد.
همچنین باید محل واقعی خروج سیال مشخص شود. رطوبت اطراف فلنج ممکن است از اتصال مجاور، بدنه تجهیز یا بخش دیگری از خط به آن نقطه رسیده باشد.
قبل از بررسی اتصال، سیستم باید ایمن شود
باز کردن فلنج یا دستکاری پیچ‌های اتصال تحت فشار، روش معمول عیب‌یابی نیست. بررسی داخلی باید توسط افراد آموزش‌دیده و پس از ایزوله کردن سیستم، تخلیه فشار و سیال، کنترل دما و اجرای دستورالعمل ایمنی مجموعه انجام شود.
مشاهده ظاهری هنگام کارکرد نیز باید بدون تماس با محل نشتی و مطابق شرایط ایمنی انجام گیرد. در تجهیزات فعال، حتی نزدیک شدن برای بررسی می‌تواند نیازمند ارزیابی خطر باشد.
۱. جنس واشر با سیال و شرایط کاری سازگار نیست
اولین مورد، تطابق جنس گسکت با کاربرد آن است. دو واشر با ظاهر مشابه ممکن است رفتار متفاوتی در تماس با آب، روغن، مواد شوینده یا ترکیبات شیمیایی داشته باشند.
برای نمونه، EPDM معمولاً برای تماس با روغن‌های نفتی انتخاب مناسبی نیست. NBR در بسیاری از کاربردهای روغنی استفاده می‌شود، اما انتخاب نهایی آن نیز به نوع سیال، فرمولاسیون لاستیک و دمای کار وابسته است. نام عمومی یک ماده، به‌تنهایی تأییدکننده مناسب بودن محصول نیست.
نوع سطح فلنج و نیروی قابل اعمال هم باید با گسکت هماهنگ باشد. واشری که در یک اتصال عملکرد مطلوبی دارد، الزاماً برای اتصال دیگری مناسب نیست.
پیش از تعویض چه بررسی کنید؟ نام دقیق سیال، غلظت، مواد مورد استفاده در شست‌وشو و مشخصات فنی واشر را کنار هم قرار دهید. تغییر شکل، تورم یا سخت شدن قطعه می‌تواند سرنخ باشد، اما تشخیص جنس نامناسب فقط براساس ظاهر کافی نیست.
۲. ابعاد واشر یا نحوه قرارگیری آن اشتباه است
درست بودن سایز اسمی لوله، تمام ماجرا نیست. قطر داخلی، قطر خارجی، ضخامت و در واشرهای تمام‌سطح، موقعیت سوراخ پیچ‌ها باید با اتصال تطابق داشته باشد.
واشر نباید هنگام نزدیک شدن فلنج‌ها جابه‌جا، خم یا بین لبه‌ها گیر کند. قرارگیری خارج از مرکز می‌تواند باعث شود بخشی از قطعه به‌درستی روی سطح آب‌بندی ننشیند. راهنمای نصب کلینگر بر انتخاب ابعاد صحیح، مرکز بودن گسکت و جلوگیری از آسیب هنگام مونتاژ تأکید دارد.
همچنین واشر بازشده را صرفاً به دلیل سالم بودن ظاهری دوباره نصب نکنید. بسیاری از گسکت‌ها پس از فشرده شدن، توان آب‌بندی اولیه را ندارند و برای استفاده مجدد طراحی نشده‌اند.
پیش از تعویض چه بررسی کنید؟ ابعاد قطعه را با نقشه و مشخصات فلنج تطبیق دهید. مشخص کنید واشر قبلی نو بوده یا دوباره استفاده شده است. آثار گیرکردگی، بریدگی و خروج بخشی از قطعه از محدوده نشیمن را نیز ثبت کنید.

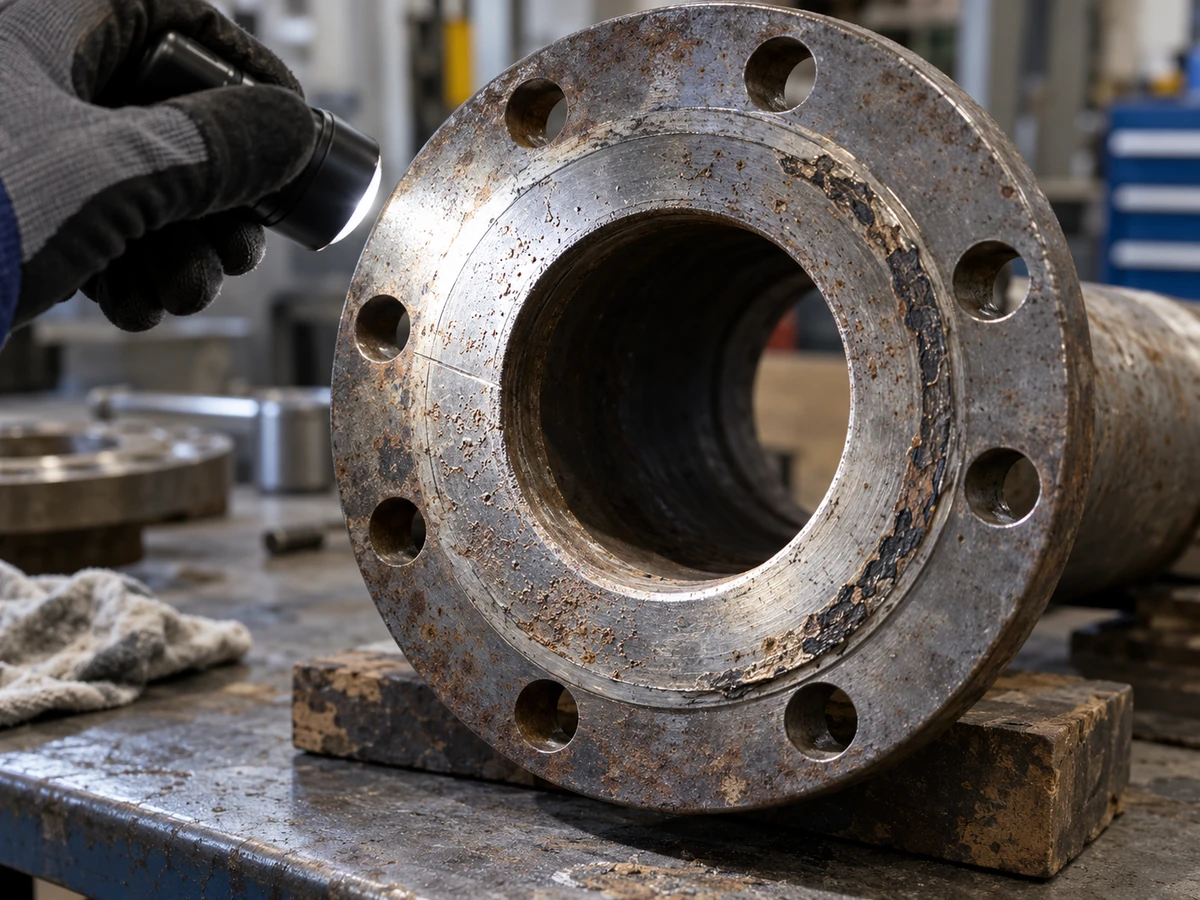

۳. سطح آب‌بندی فلنج آسیب دیده یا آلوده است
خراش، خوردگی، فرورفتگی و باقی‌ماندن مواد روی سطح می‌تواند مانع تماس مناسب گسکت با فلنج شود. در این وضعیت، نصب واشر جدید روی همان سطح معیوب ممکن است نشتی را تکرار کند.
خراش‌هایی که از عرض ناحیه آب‌بندی عبور می‌کنند اهمیت بیشتری دارند؛ زیرا می‌توانند مسیر عبور سیال ایجاد کنند. از طرف دیگر، سطح مناسب الزاماً سطح کاملاً صیقلی نیست. کیفیت پرداخت باید با نوع گسکت هماهنگ باشد.
پیش از تعویض چه بررسی کنید؟ پس از باز شدن ایمن اتصال، وضعیت هر دو سطح توسط تیم فنی بررسی شود. محل آسیب و ارتباط آن با نقطه خروج سیال اهمیت دارد. پاک کردن سطح نیز نباید باعث ایجاد خراش جدید یا تغییر پرداخت آن شود.
اگر خرابی سطح تأیید شد، باید مشخص شود اتصال به اصلاح سطح، ماشین‌کاری یا تعویض نیاز دارد. استفاده از واشر ضخیم‌تر، بدون بررسی مهندسی، جایگزین تعمیر فلنج نیست.
۴. فشار پیچ‌ها کم، زیاد یا نامتوازن است
کم‌بودن فشار روی گسکت می‌تواند آب‌بندی را مختل کند. در مقابل، فشار بیش از حد ممکن است گسکت را له کند یا به مجموعه اتصال آسیب بزند. فشار نامتوازن نیز بخش‌هایی با فشردگی زیاد و بخش‌هایی با فشردگی ناکافی ایجاد می‌کند.
به همین دلیل، محکم‌تر کردن پیچ‌ها همیشه راه‌حل نیست. ضمن اینکه گشتاور یکسان الزاماً نیروی یکسان ایجاد نمی‌کند؛ وضعیت رزوه، روانکاری، طول پیچ و روش مونتاژ بر نیروی حاصل اثر دارند.
پیش از تعویض چه بررسی کنید؟ مشخصات پیچ و مهره، وضعیت رزوه‌ها، مقدار گشتاور تعیین‌شده، روش بستن و ابزار استفاده‌شده را بررسی کنید. معلوم شود مونتاژ طبق دستورالعمل انجام شده یا فقط براساس تجربه فرد نصب‌کننده بوده است.
عدد گشتاور باید برای همان مجموعه اتصال تعیین شود. انتقال عدد از یک فلنج مشابه، بدون بررسی جنس گسکت و شرایط پیچ‌ها، مبنای قابل اتکایی نیست. آثار فشردگی واشر قبلی نیز می‌تواند به بررسی توزیع فشار کمک کند.
۵. دو فلنج موازی و هم‌راستا نیستند
اگر لوله‌ها در موقعیت مناسب قرار نگرفته باشند، سفت کردن پیچ‌ها ممکن است اتصال را به‌زور نزدیک کند. این کار می‌تواند تنش اضافی در لوله‌کشی ایجاد کند و زمینه نشتی را فراهم سازد.
ناهم‌راستایی فقط به جابه‌جایی مرکز دو فلنج محدود نیست. موازی نبودن سطوح یا فاصله نامناسب میان آن‌ها نیز باید بررسی شود. راهنمای Teadit تأکید می‌کند که کشیدن یا فشار دادن فلنج‌های ناهم‌راستا، بار اضافی به سیستم وارد می‌کند.
پیش از تعویض چه بررسی کنید؟ تیم فنی باید موقعیت لوله‌ها، موازی بودن سطوح و شرایط اتصال بدون اعمال نیروی اجباری را ارزیابی کند. اگر در نصب قبلی پیچ‌ها برای جبران فاصله یا کجی استفاده شده‌اند، این موضوع باید در گزارش ثبت شود.
در چنین وضعیتی، خرید واشر جدید پیش از اصلاح موقعیت اتصال ممکن است نتیجه مطلوبی نداشته باشد. ابتدا باید علت ناهماهنگی و روش اصلاح آن مشخص شود.
۶. لرزش و بار لوله‌کشی به اتصال فشار وارد می‌کند
گاهی مشکل به شرایط اطراف فلنج مربوط است. وزن تجهیز، تکیه‌گاه نامناسب، کشش لوله، پیچش یا لرزش می‌تواند بار اضافی به اتصال وارد کند.
این موضوع در بررسی فلنج‌های نزدیک پمپ، شیرآلات سنگین یا بخش‌های دارای حرکت اهمیت دارد. راهنمای عیب‌یابی انجمن آب‌بندی سیالات، تجهیزات متصل، کمبود تکیه‌گاه، لرزش و تنش لوله را از عوامل قابل بررسی معرفی می‌کند.
پیش از تعویض چه بررسی کنید؟ زمان بروز نشتی را با روشن شدن تجهیزات و تغییر وضعیت کارکرد مقایسه کنید. وضعیت ساپورت‌ها، محل انتقال وزن و وجود حرکت غیرعادی نیز باید بررسی شود.
هم‌زمانی نشتی با شروع کار پمپ، به‌تنهایی اثبات‌کننده خرابی فلنج نیست؛ فقط مسیر بررسی را مشخص می‌کند. افزودن یک قطعه انعطاف‌پذیر هم بدون بررسی شرایط خط، انتخاب قطعی نیست. نوع قطعه، محل نصب و محدودیت‌های حرکتی باید متناسب با سیستم تعیین شوند.
۷. فشار، دما یا چرخه‌های کاری تغییر کرده‌اند
ممکن است اتصال در راه‌اندازی اولیه آب‌بند باشد، اما پس از مدتی نشتی پیدا کند. در این حالت، باید شرایط واقعی بهره‌برداری با شرایطی که قطعه براساس آن انتخاب شده مقایسه شود.
گرم و سرد شدن مکرر می‌تواند بر بار اتصال اثر بگذارد. در یک مطالعه موردی جیمز واکر، چرخه‌های شدید حرارتی با کاهش بار اتصال و کوتاه شدن زمان تا بروز نشتی مرتبط بودند. این نمونه نشان می‌دهد سابقه کارکرد باید بخشی از عیب‌یابی باشد.
پیش از تعویض چه بررسی کنید؟ فشار و دمای عادی، بیشینه‌های ثبت‌شده، زمان راه‌اندازی و توقف و تغییرات اخیر فرایند را بررسی کنید. آیا سیال عوض شده؟ آیا دمای شست‌وشو افزایش یافته؟ آیا نشتی فقط در مرحله خاصی رخ می‌دهد؟
تغییر شرایط کار باید در انتخاب قطعه جایگزین لحاظ شود. عملکرد مناسب یک واشر در گذشته، تضمین نمی‌کند که همان واشر برای شرایط جدید نیز مناسب باشد.
جدول سرنخ‌های نشتی فلنج
نشانه‌های زیر برای تعیین مسیر بررسی هستند و تشخیص قطعی محسوب نمی‌شوند.
| وضعیت مشاهده‌شده | مسیر پیشنهادی بررسی |
|---|---|
| نشتی بلافاصله پس از نصب | ابعاد، قرارگیری گسکت و روش مونتاژ |
| فشردگی نامتوازن واشر | توزیع بار پیچ‌ها و هم‌راستایی |
| آسیب در لبه گسکت | ابعاد قطعه و موقعیت روی نشیمن |
| تورم یا تغییر غیرعادی قطعه | سازگاری ماده با شرایط کاربرد |
| نشتی وابسته به کارکرد تجهیز | لرزش، بار خارجی و وضعیت تکیه‌گاه |
| نشتی پس از تغییر فرایند | بازبینی فشار، دما و انتخاب قطعه |
بررسی واشر خارج‌شده می‌تواند اطلاعاتی درباره خوردگی، آسیب مکانیکی و فشردگی نامتوازن فراهم کند؛ بنابراین، ثبت وضعیت آن قبل از کنار گذاشتن مفید است.

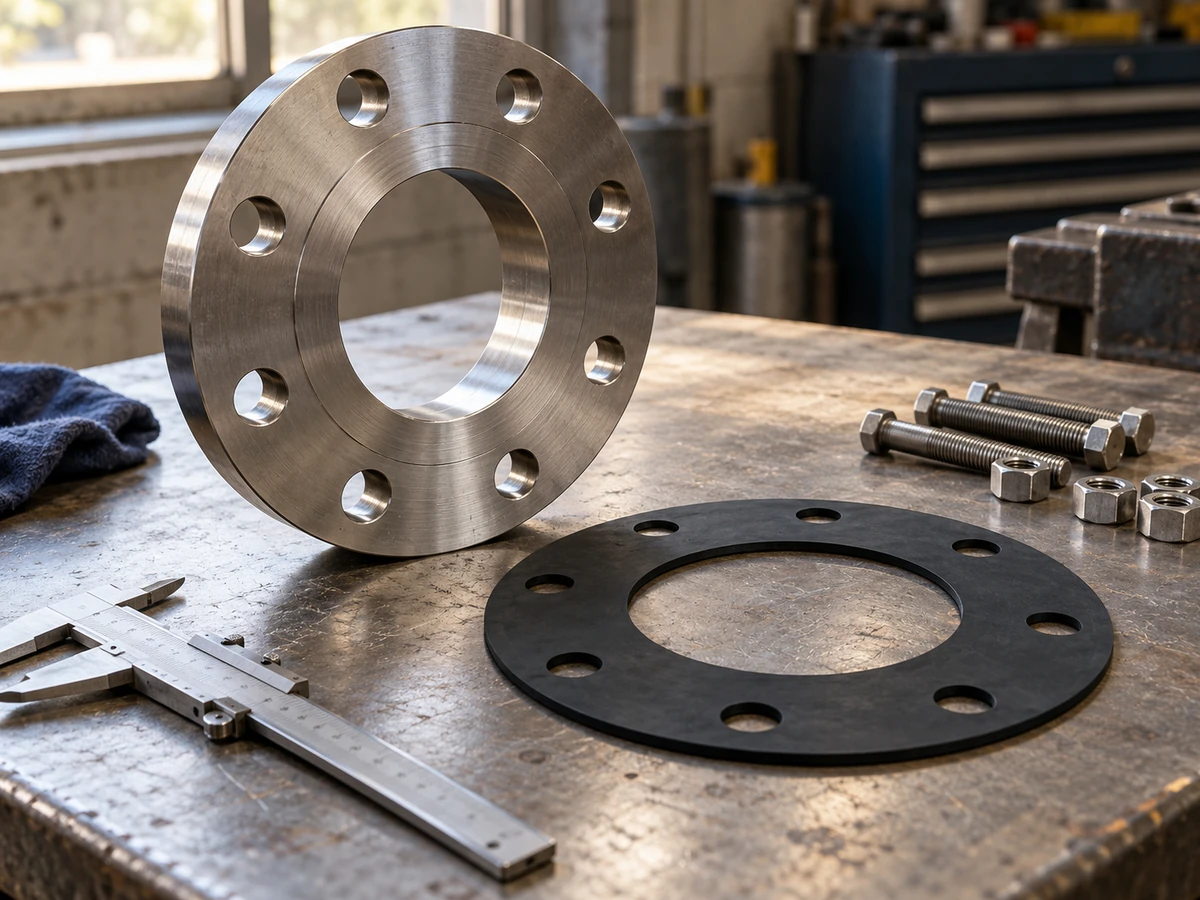

چه زمانی تعویض قطعه ضروری است؟
تصمیم تعویض باید براساس بخش آسیب‌دیده گرفته شود. اگر گسکت نامناسب یا معیوب است، قطعه جایگزین باید با مشخصات صحیح انتخاب شود. اگر سطح فلنج آسیب دارد، نصب واشر نو به‌تنهایی مسئله سطح را حل نمی‌کند. وضعیت پیچ‌ها و مهره‌ها نیز باید جداگانه ارزیابی شود.
برای هر اتصال، نتیجه بررسی را در یک گزارش کوتاه ثبت کنید: محل نشتی، زمان شروع، شرایط کارکرد، مشخصات قطعات و ایراد تأییدشده. سپس اقدام اصلاحی و نتیجه بررسی پس از راه‌اندازی را اضافه کنید.
این ثبت ساده به تیم تعمیرات کمک می‌کند در مراجعه بعدی از ابتدا شروع نکند. همچنین روشن می‌شود که تعویض قبلی چه تغییری ایجاد کرده و آیا نشتی در همان محل تکرار شده است.
جمع بندی، برای انتخاب واشر جایگزین چه اطلاعاتی آماده کنید؟
هنگام مطرح کردن درخواست بررسی قطعه با متین رابر، ارائه نمونه قدیمی یا اعلام سایز لوله به‌تنهایی کافی نیست. اطلاعات کاربرد را نیز آماده کنید:
- ابعاد و مشخصات فلنج و گسکت؛
- نام سیال و مواد مورد استفاده در شست‌وشو؛
- فشار و دمای کارکرد و شرایط غیرعادی؛
- جنس قطعه قبلی و مدت استفاده؛
- عکس محل نشتی و وضعیت واشر خارج‌شده.
واشر قدیمی ممکن است تغییر شکل داده باشد؛ بنابراین، ابعاد آن باید با مشخصات اصلی اتصال تطبیق داده شود. همچنین ضخامت بیشتر الزاماً به معنی عملکرد بهتر نیست. انتخاب ضخامت به وضعیت سطح و مجموعه اتصال وابسته است.
پرسش‌های متداول
- آیا با سفت کردن پیچ‌ها نشتی فلنج قطع می‌شود؟ ممکن است کمبود بار یکی از عوامل باشد، اما افزایش خودسرانه گشتاور می‌تواند آسیب ایجاد کند. مقدار و روش اعمال بار باید مطابق دستورالعمل همان اتصال باشد.
- آیا استفاده از دو واشر روی هم مناسب است؟ قرار دادن چند گسکت روی یکدیگر، راه‌حل عمومی جبران فاصله نیست. گارلاک این روش را توصیه نمی‌کند. فاصله غیرعادی باید از نظر طراحی و مونتاژ بررسی شود.
- آیا می‌توان روی گسکت چسب یا گریس زد؟ استفاده خودسرانه از مواد روی سطح گسکت توصیه نمی‌شود. روانکاری رزوه پیچ با افزودن ماده به سطح آب‌بندی متفاوت است و باید طبق دستورالعمل انجام شود.
